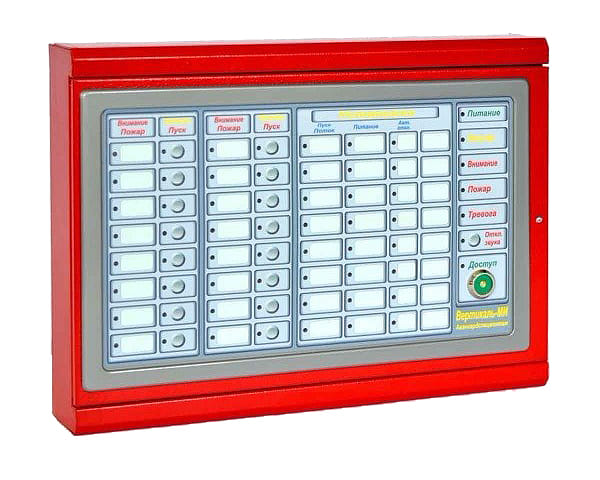

ООО «ЮРМА-ТРЕЙДИНГ» предлагает приобрести Модуль индикации выносной «Вертикаль – МИ» производства АвангардСпецМонтажПлюс по лучшим ценам в Республике Беларусь. Модуль индикации. Предназначен для индикации состояния устройств системы, дистанционного ручного управления клапанами противодымной вентиляции, шкафами управления силовой автоматикой, жалюзи вытяжки (приточки) и т.п. В отличие от ПУ индикация МИ и управление оборудованием реализовано в более простой и наглядной форме на единичных светодиодных индикаторах и встроенном звуковом сигнализаторе.
Модуль обеспечивает прием от центрального прибора управления «Вертикаль-ПУ» сигналов о состоянии элементов системы и режимах их работы по цифровой линии передачи данных и отображение этих состояний на единичных светодиодных индикаторах и встроенном звуковом сигнализаторе. Соответствие индикаторов МИ отображаемой информации устанавливается на стадии создания конфигурации для пульта управления «Вертикаль-ПУ».
Для дистанционного управления системой «Вертикаль-МИ» может иметь кнопки управления. Количество кнопок и их соответствие требуемым командам управления определяется на стадии создания проектной документации и конфигурирования системы.
МИ реализован по модульному принципу и предусматривает установку в корпус плат индикации (ПИ) и плат кнопок управления и индикации (ПКИ). ПИ предназначены только для отображения состояния элементов системы – зон, шлейфов, клапанов шкафов, датчиков и т.п. ПКИ, кроме индикации, позволяют дистанционно управлять элементами системы – вручную запускать дымоудаление или оповещение в зонах, включать исполнительные элементы и т.п. Допускается одновременная установка ПИ и ПКИ в любом сочетании, в количестве, определенном конструкцией изделия.
В зависимости от записанной в «Вертикаль-ПУ» конфигурации МИ может выполнять следующие основные функции:
световую индикацию сигналов «Внимание», «Пожар», «Тревога», возникающих в системе;
световую индикацию информации о состоянии и режимах работы адресных пожарных извещателей и других элементов системы;
звуковую индикацию состояния системы (сигналы «Внимание», «Пожар», «Неисправность», «Тревога»);
световую индикацию сигнала неисправности при неисправности какого либо из элементов системы пожарной сигнализации или внешних цепей (шлейфов сигнализации, линий оповещения);
световую индикацию о наличии или отсутствии напряжения питания на шкафах управления силовым оборудованием контролируемых установок противодымной защиты;
формирование и передачу на пульт управления «Вертикаль-ПУ» команд дистанционного запуска систем пожарной сигнализации в соответствии с конкретной конфигурацией системы и алгоритмами ее работы.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «Вертикаль – МИ»:
напряжение питания – (24 ± 4)В;
общее число ПИ и ПКИ устанавливаемое в корпус – 7;
число индикаторов на ПИ – 8;
число кнопок на ПКИ – 8;
число индикаторов на ПКИ – 8;
число состояний, отображаемых каждым индикатором – 9 (три цвета – зеленый, оранжевый, красный; и три варианта включения каждого цвета – горит постоянно, короткие пульсации и длинные пульсации);
число общих индикаторов МИ – 7 («Внимание», «Неисправность», «Пожар», «Тревога», «Питание», «Доступ», «Звук Откл.»);
потребляемый ток:
в дежурном режиме - не более 10 мА;
в режиме «Пожар» – не более 60 мА;
габаритные размеры – не более 390*290* 70 мм;
масса – не более 2,5 кг;
средняя наработка на отказ – не менее 20000 ч
срок службы прибора – не менее 10 лет
диапазон рабочих температур от плюс 5 до плюс 40 °С
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
вид связи с «Вертикаль-ПУ» – двухпроводная линия, интерфейс RS-485.
МИ имеет антисаботажные контакты, размыкающиеся при открывании крышки корпуса.
Содержание драгоценных металлов «Вертикаль – МИ»:
золото – 0,015793г,
серебро – 0,000449г.
Руководство по эксп. Вертикаль-МИ.PDF
| Потребляемый ток | в дежурном режиме - не более 10 мА; в режиме «Пожар» – не более 60 мА |
| Напряжение питания | (24 ± 4)В; |
| Вес, кг | не более 2,5 кг |
| Габаритные размеры | 390*290* 70 мм |
