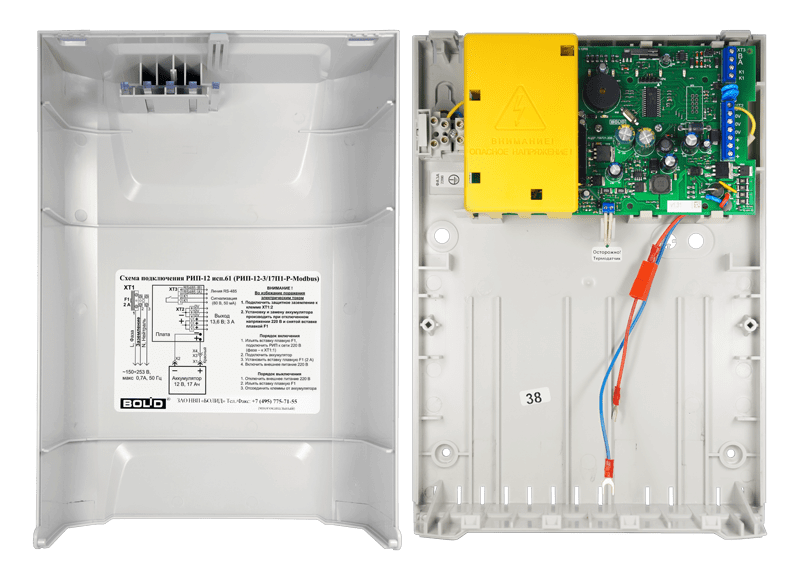

Резервированный источник питания РИП-12 исп.61 (РИП-12-3/17П1-Р-Modbus) для систем автоматизации, 12 В, 3 А (пластиковый корпус)
РИП-12 исп.61 (РИП-12-3/17П1-Р-Modbus) с Доставкой 🚚 по Минску и РБ. 👉Скидки! 📢 Заказывайте! ☎️ +375 (17) 388-08-19. ✉️ info@y-t.by
Назначение РИП-12 исп.61 (РИП-12-3/17П1-Р-Modbus):
Предназначен для работы в составе систем автоматизации и диспетчеризации, для питания приборов контроля и управления, датчиков и другого инженерного оборудования. Управление и контроль РИП осуществляется по протоколу Modbus RTU. 12В; 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485 (протокол Modbus); пластиковый корпус, не поддерживающий горение.
Описание РИП-12 исп.61 (РИП-12-3/17П1-Р-Modbus):
- Передача событий на контрольные устройства, поддерживающие обмен данными по интерфейсу RS-485 по протоколу Modbus-RTU:
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
- "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В);
- "Перегрузка источника питания"/"Перегрузка источника устранена" (выходной ток РИП более/менее 3,5 А)
- "Неисправность ЗУ"/ "Восстановление ЗУ" (ЗУ не обеспечивает /обеспечивает напряжение и ток для заряда батареи в заданных пределах)
- "Неисправность источника питания" /"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает /не обеспечивает номинальное выходное напряжение)
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
- "Разряд батареи" (напряжение батарее ниже 11 В, при отсутствии сетевого напряжения)
- "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
- "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
- "Тревога взлома"/ "Восстановление зоны контроля взлома" (корпус РИП открыт/ закрыт)
- "Отключение/подключение выходного напряжения"
- Измерение и передача данных на контрольное устройство по протоколу Modbus RTU:
- Напряжение в сети
- Напряжение на АБ
- Напряжение на выходе
- Ток нагрузки
- Защита с автоматическим восстановлением работоспособности от:
- Превышения выходного напряжения
- Перегрузок по входу "переполюсовки" АБ
- Замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- Автоматическая проверка состояния АБ тестовой нагрузкой
- Измерение емкости АБ
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде и превышении допустимого напряжения
- Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
- Контроль тока и напряжения зарядного устройства (ЗУ)
- Световая индикация и звуковая сигнализация:
- Наличия сетевого напряжения
- Выход сетевого напряжения за пределы нормы (ниже 150В или выше 250В)
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Необходимость замены АБ или проведения технического обслуживания
- Отключение АБ при ее разряде
- Неисправность ЗУ
- Отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощь программы "MProg"
Характеристики РИП-12 исп.61 (РИП-12-3/17П1-Р-Modbus):
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Напряжение сети | (150…253) В | |
| Выходное напряжение | при питании от сети | (13,6±0,6) В |
| при питании от АБ | (9,5…13,5) В | |
| Номинальный выходной ток | 3 А | |
| Максимальный выходной ток | 4 А | |
| Максимальная мощность, потребляемая от сети | 120 ВА | |
| Собственный ток потребления от АБ | не более 40 мА | |
| Емкость АБ | 17Ач | |
| Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | есть | |
| Интерфейс | RS-485, протокол Modbus-RTU | |
| Буфер событий | 95 событий | |
| Релейный выход ("Неисправность") | 1 шт., оптореле | |
| Максимальное напряжение и ток коммутации реле | 80 В, 50 мА | |
| Рабочий диапазон температур | от минус 10 до +40 °С | |
| Относительная влажность | До 93% | |
| Тип корпуса, степень защиты IP | П1 (IP30) | |
| Габаритные размеры | 230х320х110 мм | |
| Масса РИП без батареи/с батареей | Не более 1,5/ 7 кг | |
| Средний срок службы | 10 лет | |
| Программирование РИП | Программа "MProg" | |
| Подключение РИП (сечение проводов) | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм |
|
| Тип монтажа | Настенный, навесной | |
