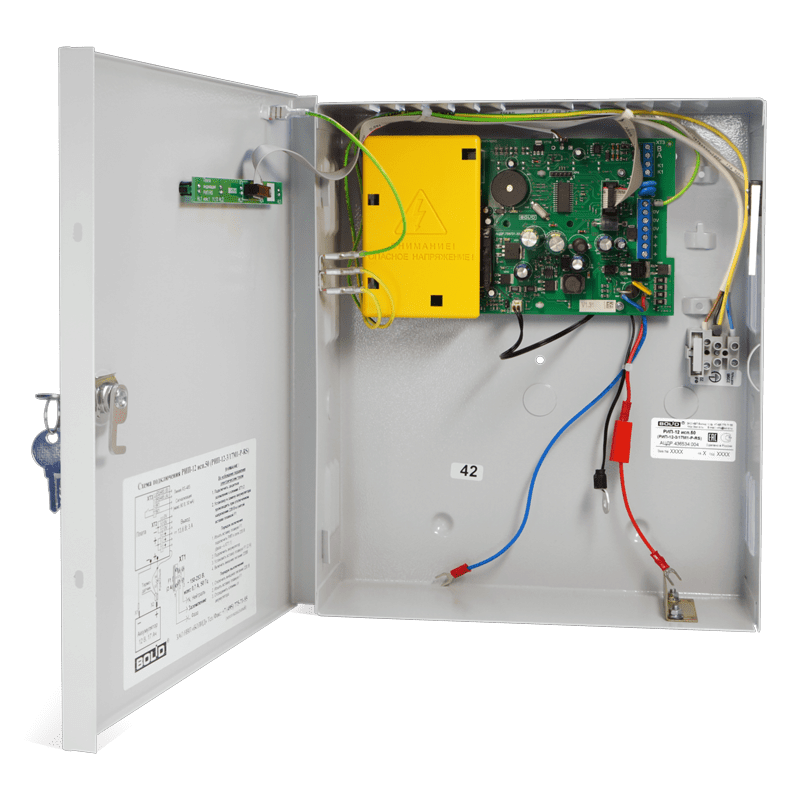

Резервированный источник питания РИП-12 исп.50 (РИП-12-3/17М1-Р-RS)
РИП-12 исп.50 (РИП-12-3/17М1-Р-RS) с Доставкой 🚚 по Минску и РБ. 👉Скидки! 📢 Заказывайте! ☎️ +375 (17) 388-08-19. ✉️ info@y-t.by
Назначение РИП-12 исп.50 (РИП-12-3/17М1-Р-RS):
Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. 12В; 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.
Описание РИП-12 исп.50 (РИП-12-3/17М1-Р-RS):
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания РИП)
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
- "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Перегрузка источника устранена" (выходной ток РИП менее 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах)
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах)
- "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает номинальное выходное напряжение)
- "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает номинальное выходное напряжение
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
- "Разряд батареи" (напряжение батареи ниже 11 В,п ри отсутствии сетевого напряжения)
- "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
- "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
- "Тревога взлома" (корпус РИП открыт)
- "Восстановление зоны контроля взлома" (корпус РИП закрыт)
- "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи)
- "Подключение выходного напряжения" (РИП подключил выходное напряжение 373 при появлении напряжения в сети)
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
- Расширенный диапазон входного напряжения сети
- Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
Характеристики РИП-12 исп.50 (РИП-12-3/17М1-Р-RS):
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Напряжение сети | (150...253) В | |
| Выходное напряжение | при питании от сети | (13,6±0,6) В |
| при питании от АБ | (10...13,6) В | |
| Номинальный выходной ток | 3 А | |
| Максимальный выходной ток (10 мин.) | 4 А | |
| Максимальная мощность, потребляемая от сети | 120 ВА | |
| Собственный ток потребления от АБ | не более 40 мА | |
| Емкость АБ | 17 А·ч | |
| Световая индикация | 5 светодиодных индикатора для отображения режимов работы и неисправностей | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | есть | |
| Интерфейс | RS-485, протокол Орион | |
| Буфер событий | 95 событий | |
| Релейный выход ("Неисправность") | 1 шт., оптореле | |
| Максимальные напряжение и ток коммутации реле | (80 В, 50 мА) | |
| Время технической готовности | не более 6 с | |
| Рабочий диапазон температур | от -10 до +40 °C | |
| Относительная влажность | до 90% при +25 °C | |
| Степень защиты корпуса | IР30 | |
| Габаритные размеры | 255х310х95 мм | |
| Вес РИП | не более 2,5 кг (с батареей не более 8,5 кг) | |
| Средний срок службы | 10 лет | |
| Программирование РИП | Программа UProg.exe | |
| Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип подключения к РИП | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм |
|
| Тип монтажа | настенный, навесной | |
